Industriekühler Serie RKV

Kälteleistung 9,3 kW – 147 kW

Kompaktkühlgeräte und -kälteanlagen für den mittleren Leistungsbereich

Die Industriekühler der Baureihe RKV bestehen aus den Komponenten Kältemittelkreislauf, Wasserkreislauf und Elektrotechnik – komplett in einem Gehäuse eingebaut.

In der Grundversion anschlussfertig und betriebsbereit ausgestattet, in luftgekühlter Ausführung zur frostfreien Innenaufstellung.

Individuell konfigurierbar und erweiterbar nach Kundenspezifikation.

Umlaufmedien

Wasser Emulsion Öl

Temperaturbereich

0 – 40 °C

Qualitäts- und Leistungsmerkmale RKV Rückkühlanlagen

Effizienz auf kleinsten Raum.

Breite Optionsvielfalt durch flexibles Baukastenprinzip
Individuelle und anwendungsspezifische Konfiguration optimiert für  unterschiedlichste Kundenanforderungen, z. B. Sonderspannungen, höhere Umgebungstemperaturen, Mehrkreissystem, Schnittstellenanbindung etc.
Leichte Integration ins Produktionslayout durch geringste Abmessungen  und individuelle Farbauswahl
Als Stand-Alone oder Einbaueinheit erhältlich
Hochgenaue Regelung
Automatische Leistungsanpassung
Standard-Temperaturstabilität + / – 1 K
Auf Wunsch flexible Regelung und Temperaturpräzision  durch ACC-Steuerung möglich bis + / – 0,02 K
Auch erhältlich als Durchlaufkühler oder passives Kühlsystem (Wärmetauscher)

Hauptanwendungsbereiche: Laser-, Schweiß- und Werkzeugtechnik, Kühlung von Dreh-, Fräs-, Schleif- und Erodiermaschinen, Kühlung von Spindeln, Maschinenbetten und Elektronik

Standardspezifikation

Kompaktgerät im mehrstündigen Probelauf bei uns im Werk getestet
Kompaktes Industriegehäuse für Innenaufstellung

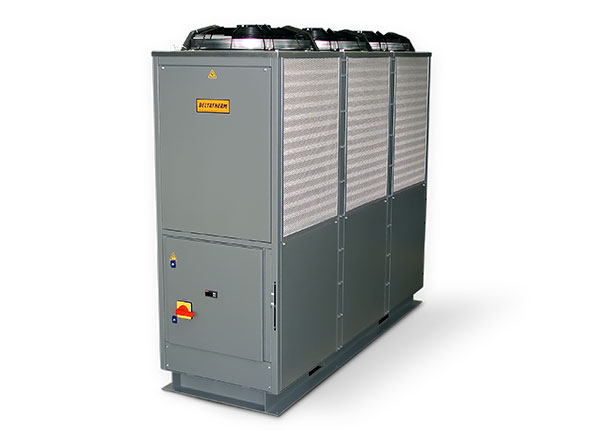

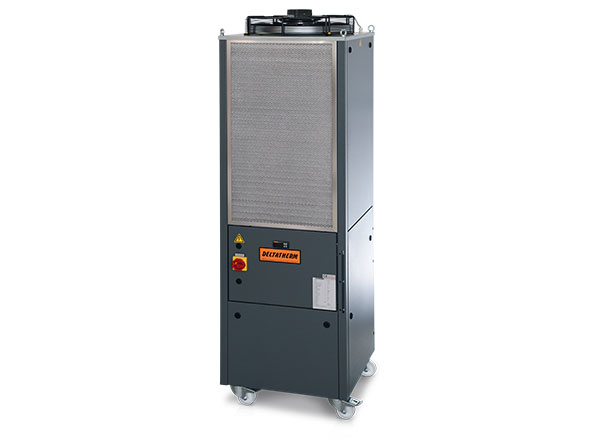

Gerät steht auf Rollen (RKV 1.5 - 10.5) / Schienen (RKV 11.5 - 18.5)
Lackiert in RAL 7012
Luftgekühlter Verflüssiger mit Kupferrohre und Aluminiumlamellen, sehr effizient
Axial-Ventilator, extrem geräuscharm und wartungsfrei, mit Berührungsschutz
FCKW freie Kältemittel
Hermetische Verdichter, 100 % sauggasgekühlt
Verdampfer als Plattenwärmeaustauscher oder Rohschlangenwärmetauscher
Thermostatisches Expansionsventil zur optimalen Kältemitteleinspritzung
Hoch- und Niederdruckpressostat
Wasserkreislauf mit Tank, Pumpe, Manometer, Pumpenbypass
Automatische Wasserbefüllung über Schwimmer
Verrohrung des Wasserkreislaufes aus nicht rostendem Material (eisenfrei)
Wassertank aus Kunststoff wärmedämmend isoliert
Pumpen aus Bronze oder Edelstahl
Digitaler Regler mit Soll- und Istwertanzeige
Schalt- und Regelorgane komplett verdrahtet
Externe An-/ Ausschaltung
Potentialfreie Sammelstörmeldung
Automatische Leistungsanpassung
Optische Wasserstandsanzeige
CE-konform
Ausführung Kältetechnik nach EN 378 Teil 2
Ausführung Elektro nach EN 60204
RoHS- und REACH-konform

Optionen

Außenaufstellung
Luftfiltermatte
Radialventilatoren
Splitausführung
Wassergekühlter Verflüssiger
Schallreduzierte Ausführung
Kälte-Manometer für Hoch- und Niederdruckseite
Kälteträgeraustrittstemperatur < +8 ºC
Temperaturkonstanz ± 0,02 K
Mehrkreissystem
Wärmerückgewinnung
Wassertemperaturen bis 40 °C
Überströmventil
Fester Bypass
Strömungswächter mit analog- oder digitalem Signal
Wasserfilter
Absperrschieber in Vor- und Rücklauf
Tankbefüllung drucklos von außen
Automatische Wassernachspeisung
Tankheizung für Temperierung
Rückschlag- und Magnetventile für den Wasserkreislauf (Verbraucher höher als Kühler)
Wasserkreislauf aus Edelstahl oder PVC für deionisiertes Wasser
Leitwertüberwachung
Luftfiltermattenüberwachung
Stufenlose Drehzahlregelung der Ventilatoren
Aderzielkennzeichnung
Schwere Steckverbinder (z.B. Harting)
Pumpenabschaltung
24 V AC/DC Steuerspannung
Sonderspannungen und -frequenzen (50/60 Hz)
Grenztemperaturüberwachung
Differenztemperaturregelung
Externer Temperaturfühler
Schaltschrankheizung, Schaltschranklüfter
Busanbindung, z.B. Profibus DP
Einzelstöranzeigen (im Klartextdisplay oder als Bit-Technik)
RAL-Sonderfarbe nach Wahl

Technische Daten

Baureihe Typ RKV	Einheit	1.5	2.5	3.5	4.5	5.5
Kühlleistung bei
Wasservorlauf	kW
+10	°C	6,4	7,6	9,0	11,0	13,9
+15	°C	7,8	9,2	10,9	13,0	16,5
+20	°C	9,3	11,0	13,0	16,0	19,7
Kompressorantrieb	kW	1,7	2	2,4	2,9	3,5
Luftleistung	m³/h	4500	4500	4500	4500	4500
Anzahl der Ventilatoren		1	1	1	1	1
Pumpenleistung	m³/h	1,2	1,5	1,8	2,2	2,7
Pumpenantrieb	kW	0,65	0,65	0,65	0,65	0,65
Pumpendruck	bar	4	3,9	3,6	3,4	3,1
Anschlussleistung	kW	3,2	3,5	3,9	4,4	5
Tankinhalt	l	60	60	60	60	60
Wasseranschlüsse	DN	25	25	25	25	25
Baumaße ca.
Breite	mm	600	600	600	600	600
Länge	mm	600	600	600	600	600
Höhe	mm	1980	1980	1980	1980	1980
Leergewicht ca.	kG	165	190	220	240	260

Baureihe Typ RKV	Einheit	6.5	7.5	8.5	9.5	10.5
Kühlleistung bei
Wasservorlauf	kW
+10	°C	18,0	22,0	25,0	29,0	33,0
+15	°C	22,0	27,0	30,0	35,0	40,0
+20	°C	26,0	32,0	36,0	42,0	48,0
Kompressorantrieb	kW	4,7	5,5	6,2	7,2	8,2
Luftleistung	m³/h	12000	12000	12000	12000	15900
Anzahl der Ventilatoren		1	1	1	1	1
Pumpenleistung	m³/h	3,7	4,6	5,1	6	6,8
Pumpenantrieb	kW	1,2	1,2	1,2	2,3	2,3
Pumpendruck	bar	3,8	3,4	3	2,8	2,4
Anschlussleistung	kW	7,1	7,9	8,6	10,7	12,1
Tankinhalt	l	150	150	150	150	150
Wasseranschlüsse	DN	40	40	40	40	40
Baumaße ca.
Breite	mm	750	750	750	750	750
Länge	mm	750	750	750	750	750
Höhe	mm	1980	1980	1980	1980	1980
Leergewicht ca.	kG	315	325	350	390	480

Baureihe Typ RKV	11.5	12.5	13.5	14.5	15.5
Kühlleistung bei
Wasservorlauf in kW
+10 °C	37,0	43,0	50,0	58,0	68,0
+15 °C	45,0	51,0	60,0	71,0	82,0
+20 °C	55,0	62,0	72,0	84,0	98,0
Kompressorantrieb kW	9,3	11,1	12,4	14,4	16,2
Luftleistung m³/h	31800	31800	31800	31800	31800
Anzahl der Ventilatoren	2	2	2	2	2
Pumpenleistung m³/h	7,8	8,6	10,3	12,2	13,8
Pumpenantrieb kW	2,3	2,3	4	4	4
Pumpendruck bar	3,3	3	5,3	5	4,5
Anschlussleistung kW	14,8	16,6	19,6	21,6	23,4
Tankinhalt l	200	200	200	200	200
Wasseranschlüsse DN	40	40	40	40	40
Baumaße ca.
Breite mm	750	750	750	750	750
Länge mm	1500	1500	1500	1500	2250
Höhe mm	2010	2010	2010	2010	2010
Leergewicht ca. kG	580	590	610	630	650

Baureihe Typ RKV	16.5	17.5	18.5
Kühlleistung bei
Wasservorlauf in kW
+10 °C	75,0	87,0	102,0
+15 °C	91,0	105,0	120,0
+20 °C	108,0	126,0	147,0
Kompressorantrieb kW	18,6	21,6	24,3
Luftleistung m³/h	47700	47700	47700
Anzahl der Ventilatoren	3	3	3
Pumpenleistung m³/h	15,7	18	21
Pumpenantrieb kW	4	4	4
Pumpendruck bar	4,2	4	3,5
Anschlussleistung kW	27,4	30,4	33,1
Tankinhalt l	400	400	400
Wasseranschlüsse DN	50	50	50
Baumaße ca.
Breite mm	750	750	750
Länge mm	2250	2250	2250
Höhe mm	2010	2010	2010
Leergewicht ca. kG	820	850	890

Wassertemperaturbereich: +8 °C bis +25 °C (andere Bereiche auf Anfrage)
Kühlungsart: Luftgekühlt mit Axialventilator (wassergekühlt oder mit Radialventilator auf Anfrage)
Elektrischer Anschluss: 3x400 V PE 50 Hz (andere Spannungen und Frequenzen auf Anfrage)
Auslegeumgebungstemperatur: +32 °C (höhere und tiefere Temperaturen auf Anfrage)
Einsatzbereich der Industriekühler: +8 °C bis + 42 °C Umgebungstemperatur (höhere und tiefere Temperaturen auf Anfrage)
Umlaufmedium: Trinkwasser (gemäß Spezifikation) mit einer Spreizung von ca. 5K zwischen Wasser Ein- und Austritt (andere Bereiche auf Anfrage)

Technische und Inhaltliche Änderungen oder Irrtümer vorbehalten.

Standardspezifikation

Kompaktgerät im mehrstündigen Probelauf bei uns im Werk getestet
Kompaktes Industriegehäuse für Innenaufstellung
Gerät steht auf Rollen (RKV 1.6 - 10.6)
Gerät steht auf Schienen (RKV 11.6 - 16.6)
Lackiert in RAL 7012
Luftgekühlter Verflüssiger mit Microchannel Technologie
Axial-Ventilator, extrem geräuscharm und wartungsfrei,
mit Berührungsschutz; je nach Leistungsklasse mit EC Technologie
FCKW freie Kältemittel mit niedrigem Treibhauspotential
Hermetische Verdichter, 100 % sauggasgekühlt
Verdampfer als Plattenwärmeaustauscher
Expansionsorgan zur optimalen Kältemitteleinspritzung
Kältekreis eigensicher
Luftfiltermatte
Pumpenbypassventil zum Anlagenschutz
Manuelle Mediumbefüllung über Einfüllstutzen
Optische Mediumstandsanzeige
Verrohrung des Mediumkreislaufes aus korrosionshemmenden Materialien (Mediumabhängig)
Mediumbehälter aus Kunststoff, wärmedämmend isoliert
Pumpe aus Edelstahl
Digitaler Temperraturregler mit Soll- und Istwertanzeige
Schalt- und Regelorgane komplett verdrahtet
Externe An-/ Ausschaltung
Potentialfreie Sammelstörmeldung
Mediumtemperatur einstellbar von +8 °C bis + 25 °C
Einsatzbereich von +8 °C bis + 42 °C Umgebungstemperatur
Behälterentleerung

Optionen

Außenaufstellung
Ventilatoren mit Luftkanalanschluß
Splitausführung
Wassergekühlter Verflüssiger
Schallreduzierte Ausführung
Kälte-Manometer für Hoch- und Niederdruckseite
Mediumtemperatur < + 8 ºC
Mediumtemperatur bis 40 °C
Erhöhte Temperaturkonstanz ± 0,5 K/ 0,1 K/ 0,02 K
Mehrkreissystem
Wärmerückgewinnung
Fester Bypass
Pumpendruckmanometer
Strömungswächter mit analog- oder digitalem Signal
Mediumfilter
Absperrschieber in Vor- und Rücklauf
Automatische Behälterbefüllung über mechnischen Schwimmerschlter
Automatische Behälterbefüllung über Magnetventil
Tankheizung für Temperierung
Rückschlag- und Magnetventil für den Wasserkreislauf (Verbraucher höher als Kühler)
Verstärkte Pumpe
Wasserkreislauf aus Edelstahl oder PVC für deionisiertes Wasser
Leitwertüberwachung
Luftfiltermattenüberwachung
Stufenlose Drehzahlregelung der Ventilatoren
Aderzielkennzeichnung
Schwere Steckverbinder (z.B. Harting)
24 VDC Steuerspannung
Sonderspannungen und -frequenzen (50/60 Hz)
Grenztemperaturüberwachung
Referenztemperaturregelung
Externer Temperaturfühler
Schaltschrankheizung
Schaltschranklüfter
Busanbindung, z.B. Profibus DP / Ethernet / Profinet / Modbus TCP
Einzelstöranzeigen (im Klartextdisplay oder als Bit-Technik)
RAL Sonderfarbe nach Wahl
Füllstandsüberwachung mit Meldekontakt und / oder optischer Signalisierung
Aufstellfüße

Technische Daten

Baureihe Typ RKV	Einheit	1.6	2.6	3.6	4.6	5.6
Kühlleistung bei
Wasservorlauf	kW
+10	°C	6,3	7,4	9,4	10,6	13,3
+15	°C	7,8	9,0	11,2	12,8	15,9
+20	°C	9,1	10,7	13,3	15,3	18,8
Kompressorantrieb	kW	1,8	2	2,5	2,8	3,5
Luftleistung	m³/h	4500	4500	4500	4500	4500
Anzahl der Ventilatoren		1	1	1	1	1
Pumpenleistung	m³/h	1,2	1,5	1,8	2,2	2,7
Pumpenantrieb	kW	1,3	1,3	1,3	1,3	1,3
Pumpendruck	bar	4	3,9	3,6	3,4	3,1
Anschlussleistung*	kW	5,1	5,1	5,7	6,0	6,9
max. Anschlussleistung	kW	5,5	5,5	6,4	7,0	8,1
Tankinhalt	l	60	60	60	60	60
Wasseranschlüsse	Zoll	1	1	1	1	1
Baumaße ca.
Breite	mm	600	600	600	600	600
Länge	mm	600	600	600	600	600
Höhe	mm	1980	1980	1980	1980	1980
Leergewicht ca.	kG	180	180	190	200	210

Baureihe Typ RKV	Einheit	6.6	7.6	8.6	9.6	10.6
Kühlleistung bei
Wasservorlauf	kW
+10	°C	15,7	19,9	26,0	31,3	35,5
+15	°C	18,9	23,9	31,0	37,0	42,0
+20	°C	22,5	28,4	36,8	44,3	47,0
Kompressorantrieb	kW	4,1	5,3	7,5	8,8	11,1
Luftleistung	m³/h	12000	12000	12000	12000	15900
Anzahl der Ventilatoren		1	1	1	1	1
Pumpenleistung	m³/h	3,66	4,56	5,1	6	6,8
Pumpenantrieb	kW	2,2	2,2	2,2	3,0	3,0
Pumpendruck	bar	3,8	3,4	3	2,8	2,4
Anschlussleistung*	kW	7,5	8,7	10,9	14,0	16,4
max. Anschlussleistung	kW	9,7	11,7	15,4	18,5	21,8
Tankinhalt	l	150	150	150	150	150
Wasseranschlüsse	Zoll	1 1/2	1 1/2	1 1/2	1 1/2	1 1/2
Baumaße ca.
Breite	mm	750	750	750	750	750
Länge	mm	750	750	750	750	750
Höhe	mm	2040	2040	2040	2040	2040
Leergewicht ca.	kG	315	325	350	390	480

Baureihe Typ RKV	11.6	12.6	13.6	14.6	15.6
Kühlleistung bei
Wasservorlauf in kW
+10 °C	38,5	43,0	52,0	52,6	77,0
+15 °C	46,0	52,0	60,0	74,0	92,0
+20 °C	54,5	61,0	73,6	88,6	109,0
Kompressorantrieb kW	11,1	12,8	2x 7,5	2x 8,7	2x 11,1
Luftleistung m³/h	24000	24000	24000	24000	36000
Anzahl der Ventilatoren	2	2	2	2	2
Pumpenleistung m³/h	7,8	8,6	10,3	12,2	13,8
Pumpenantrieb kW	3,0	3,0	4	4	4
Pumpendruck bar	3,3	3	5,3	5	4,5
Anschlussleistung kW*	16,6	18,3	21,4	24,1	30,0
max. Anschlussleistung kW*	23,1	26,1	30,5	35,0	43,0
Tankinhalt l	200	200	200	200	200
Wasseranschlüsse Zoll	1 1/2	1 1/2	1 1/2	1 1/2	1 1/2
Baumaße ca.
Breite mm	750	750	750	750	750
Länge mm	1500	1500	1500	1500	2250
Höhe mm	2050	2050	2050	2050	2050
Leergewicht ca. kG	580	590	610	630	820

Baureihe Typ RKV	16.6
Kühlleistung bei
Wasservorlauf in kW
+10 °C	93,9
+15 °C	110,0
+20 °C	132,9
Kompressorantrieb kW	3x 8,7
Luftleistung m³/h	36000
Anzahl der Ventilatoren	3
Pumpenleistung m³/h	15,7
Pumpenantrieb kW	4
Pumpendruck bar	4,2
Anschlussleistung kW	33,9
max. Anschlussleistung kW	50,5
Tankinhalt l	200
Wasseranschlüsse Zoll	2
Baumaße ca.
Breite mm	750
Länge mm	2250
Höhe mm	2050
Leergewicht ca. kg	860

*bei Medium 15°C und 32°C Umgebungstemperatur

Wassertemperaturbereich: +10 °C bis +25 °C (andere Bereiche auf Anfrage)
Kühlungsart: Luftgekühlt mit Axialventilator (wassergekühlt oder mit Radialventilator auf Anfrage)
Elektrischer Anschluss:RKV 1.6 - 5.6: 3x400 V PE 50 Hz, 3x460 V PE 60 Hz; ab RKV 6.6 - 3x400 V PE 50 Hz (andere Spannungen und Frequenzen auf Anfrage)
Auslegeumgebungstemperatur: +32 °C (höhere und tiefere Temperaturen auf Anfrage)
Einsatzbereich der Industriekühler: +8 °C bis + 42 °C Umgebungstemperatur (höhere und tiefere Temperaturen auf Anfrage)
Umlaufmedium: Trinkwasser (gemäß Spezifikation) mit einer Spreizung von ca. 5K zwischen Wasser Ein- und Austritt (andere Bereiche auf Anfrage)

Technische und Inhaltliche Änderungen oder Irrtümer vorbehalten.

Der Kältekreislauf

Der Elektrokreislauf

Der Wasserkreislauf

Der Kältekreislauf

Der Elektrokreislauf

Der Wasserkreislauf

Produktansichten Serie RKV

Graue DELTATHERM Maschine auf Rollen, mit Lüfter und Filter zur Kühlung von Industrieanlagen — Industriekühler RKV 1.6 - 10.6

Graue DELTATHERM Maschine auf Schiene, mit 2 Lüftern und Filtern zur Kühlung von Industrieanlagen — Industriekühler RKV 11.6 - 15.6

Graue DELTATHERM Maschine auf Schiene, mit 3 Lüftern und Filtern zur Kühlung von Industrieanlagen — Industriekühler RKV 16.6

Zurück

Weiter

Download

Produktbroschüre PDF

Direktanfrage

Sie wissen schon, welchen RKV Kühler Sie benötigen? Oder Sie wünschen vorherige Beratung durch unser Fachpersonal? Hier können Sie Ihre Anfrage stellen.
Formular aufrufen

Gebrauchtmaschinen

Unsere Standard Industriekühler sind auch regelmäßig ab Lager verfügbar sowie generalüberholte Gebrauchtanlagen. Wir erweitern stetig das Angebot unseres Gebrauchtmaschinenmarkts. Reinschauen lohnt sich. Vielleicht ist für Ihre Anwendung etwas dabei.

Gebrauchtmaschinen
